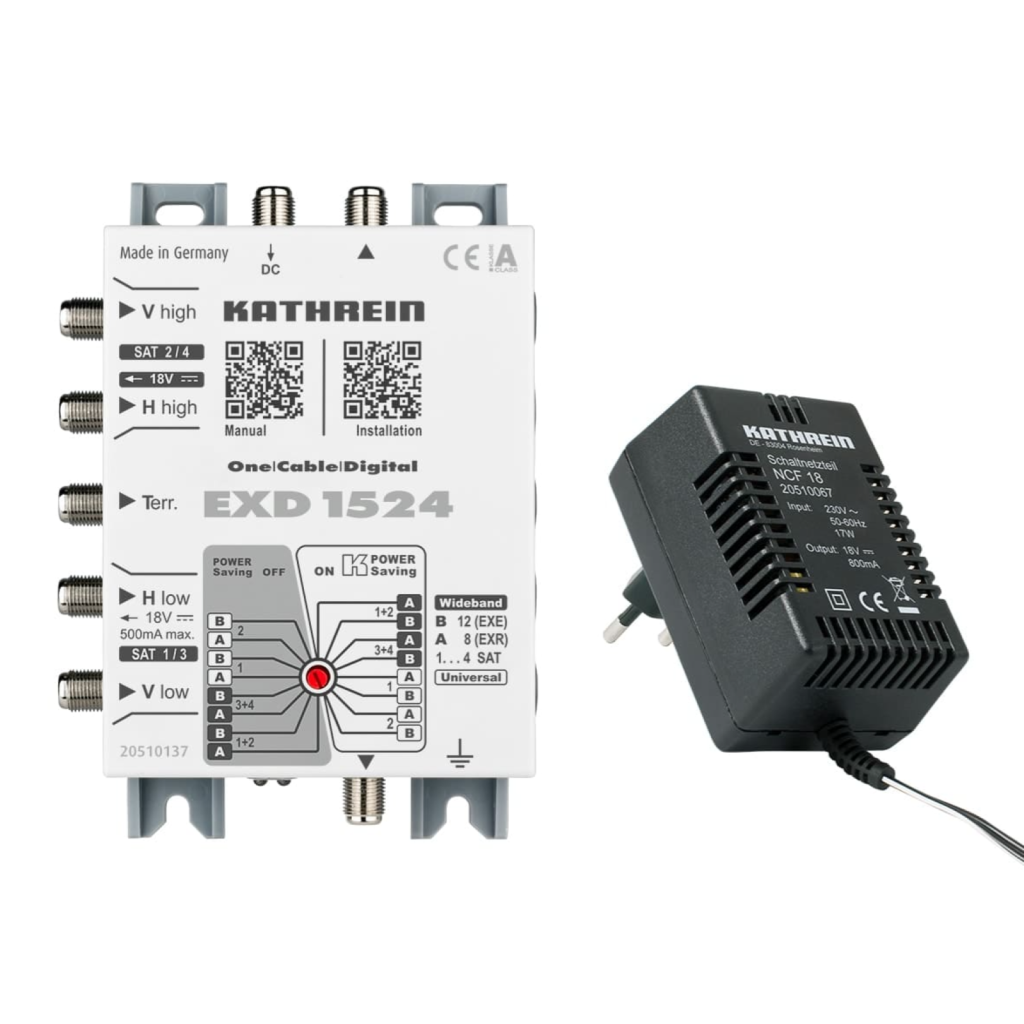

KATHREIN EXD 1524 Einkabel-Multischalter

KATHREIN EXD 1524 Einkabel-Multischalter

Mit dem KATHREIN EXD 1524 Einkabel-Multischalter können Sie bis zu 24 Empfangsgeräte mit nur einem Kabelanschluss betreiben. Das bedeutet für Sie eine enorme Kosten- und Platzersparnis, da Sie keine zusätzlichen Kabel verlegen müssen und dennoch eine Vielzahl von Empfangsgeräten nutzen können. Ob Sie nun in einem Mehrfamilienhaus, einem Hotel oder einem Bürokomplex arbeiten - der EXD 1524 ist die ideale Wahl für eine flexible und effiziente TV-Verteilung.

Der KATHREIN EXD 1524 Einkabel-Multischalter zeichnet sich durch eine hohe Signalqualität und eine einfache Installation aus. Er ist für den Einsatz mit allen gängigen Satellitenantennen geeignet und lässt sich schnell und einfach montieren. Dank der integrierten DiSEqC-Schalter können Sie die Satellitenpositionen bequem und einfach auswählen und so eine große Auswahl an TV- und Radioprogrammen empfangen.

• Kaskadierbare Twin-Multischalter: Für beide Ausgänge sind verschiedene Konfigurationen/Anzahl der Userbänder mittels Drehschalter wählbar
• Userband-Frequenzen kompatibel zu früheren Kathrein-Modellen
• Multifeed durch einfaches Zusammenschalten der Ausgänge mit dem Verteiler EBC 110
• Einkabel-Befehlssatz EN 50494 und der neue, erweiterte Befehlssatz EN 50607 (SCD 2) werden unterstützt
• Zukunftstauglich durch Wideband Technology (breitbandige Eingänge); mit Wideband-LNBs sind bis zu vier Satellitenpositionen möglich
• Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale und für mehr Reserve in der Verteilung
• Multi-Tunergeräte können mit einer Vielzahl von Userbändern auf einer Niederführung versorgt werden
• PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich
• Es können bis zu acht Multischalter kaskadiert werden
• Durch das Stromsparkonzept verbraucht der Multischalter keinen Strom aus dem NCF 18, wenn kein Receiver eingeschaltet ist
• LED als Installationshilfe und zur Fehlersuche
• QR-Code für Installationsbeispiele und Gebrauchsanleitung
• Für die Innenmontage
• Konfigurierbarer Einkabel-Multischalter für bis zu 24 (2 x 12) Userbänder und externes Netzteil für die LNB-Versorgung
• "Kathrein-Power-Saving" mit Drehschalter wähl- und abschaltbar
• NCF 18: Hocheffizientes, kurzschlussfestes Schaltnetzteil gemäß ERP-Richtlinie

Technische Daten

• Teilnehmeranschlüsse: Bis zu 2 x 8 oder 2 x 12
• Eingänge: 1 x terrestrisch/4 x Sat-ZF
• Anschlussdämpfung (terrestrisch): 11 dB
• Entkopplung horizontal → vertikal: 30 dB
• Zulässiger Eingangsspannungsbereich: 207 – 253 V
• Eingangsnennspannung: 230 V (47 – 63 Hz)
• Eingangsnennleistung bei 0- | 150- | 500-mA-Last ¹): 5,4 W | 8,7 W | 15,5 W
• Max. zulässiger Fernspeisestrom (Eingang "horiz. low"): 500 (2 x 250 bei Wideband) mA
• Schutzklasse | Schutzart: II (schutzisoliert) | IP 30
• Max. Stromaufnahme über den Teilnehmeranschluss: 20 mA
• Eingangspegel Sat: 60 – 90 dBµV
• Frequenzbereich: 5 – 862/300 – 2350 MHz
• Teilnehmer-Frequenz/Userband: Frequenzzuordnung der verschiedenen UBs in den Modi A und B siehe Anwendungshinweis
• Zulässige Versorgungsspannung am Teilnehmer-Ausgang: 12 – 14 V
• Ausgangspegel Sat (AGC): 94 dBµV
• Spannung sekundär (Eingang "horiz. low"): 18 V
• Anschlüsse: F-Connectoren
• Zulässige Umgebungstemperatur: -20 bis +55 °C
